电网公司二次变压系统设计方案防雷方案
万邦智慧 2021-01-06 1101

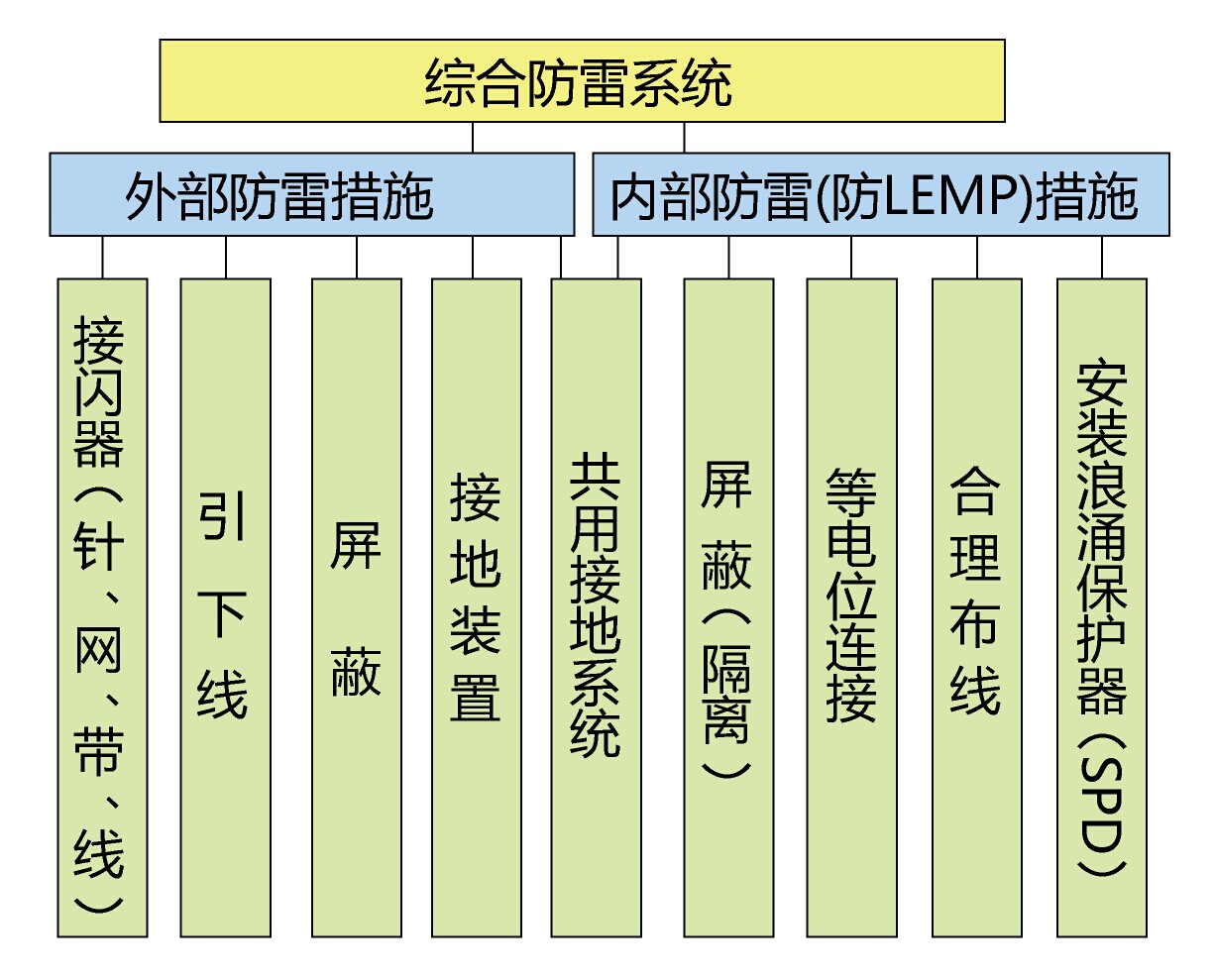

设计依据
一、电源系统
2、当变电站的配电系统采用总配电室与分配电室方式供电时，总配电屏与分配电屏之间的低压埋地电缆长度若大于50m，应在分配电屏电缆输入侧安装标称放电电流不小于40kA的限压型SPD。

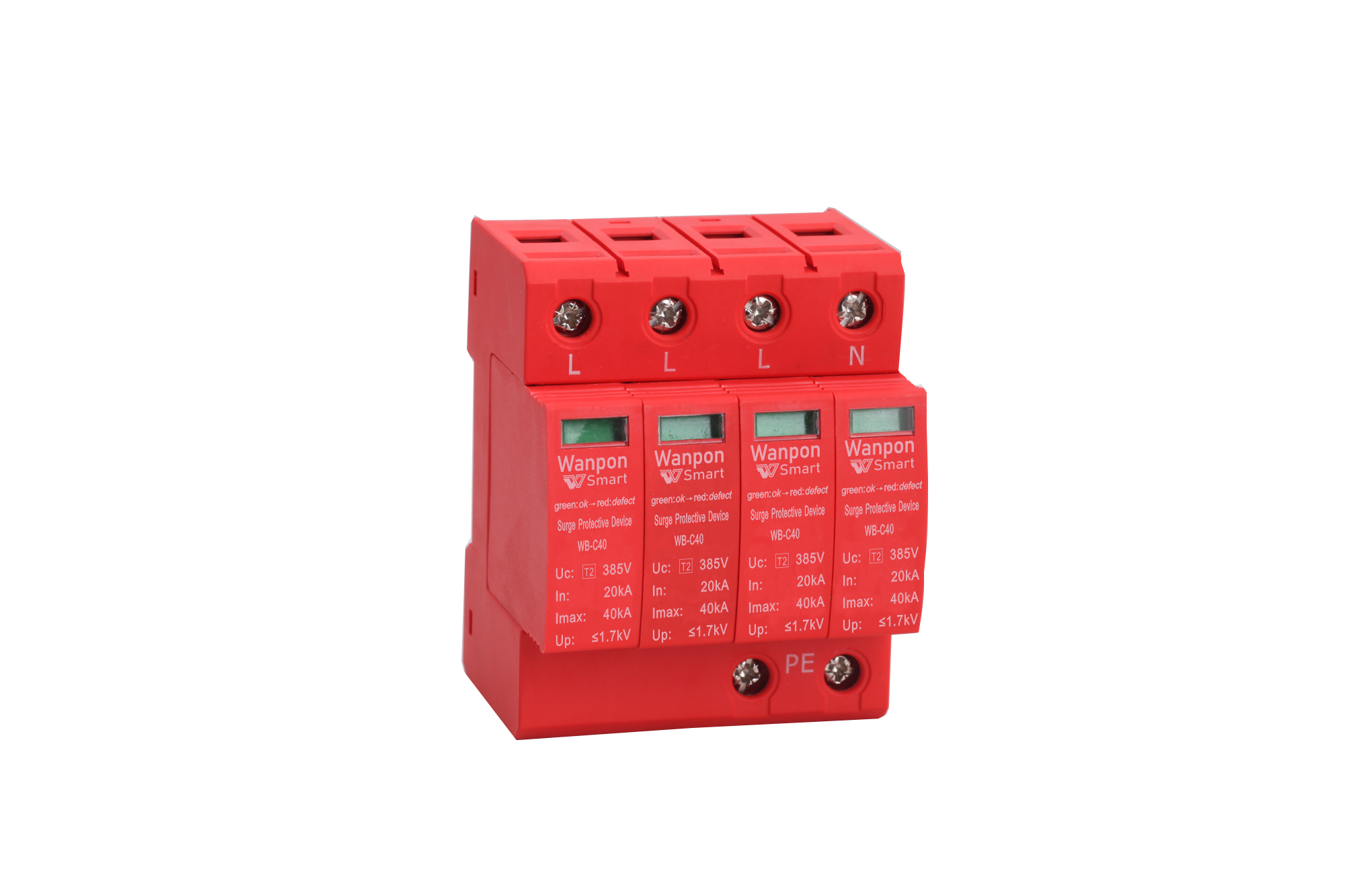

此处安装万邦智慧 III级电源防雷器，(参数：40kA（8/20μs）），能有效将残压限制在千伏以内，此级防雷器并联安装，对后接设备的功率不限。
3、 配电屏与各层配电箱之间的电源线若长度超过30m或电源线长度虽然未超过30m，但该层控制终端和网络设备、仪表的电源对雷电较为敏感时，配电箱内电源芯线宜对地安装标称放电电流不小于20kA的限压型SPD。
此处安装万邦智慧III级电源防雷器（参数：20kA（8/20μs）），能有效将残压限制在千伏以内，此级防雷器并联安装，对后接设备的功率不限。
4、变电站内直流配电屏的直流馈线端应安装标称放电电流不小于10kA的直流电源SPD。
5、机房配电屏,UPS专用设备配电屏等处根据实际情况安装标称放电电流不小于20kA的限压型SPD。
此处安装万邦智慧 III级电源防雷器（参数：20kA（8/20μs）），能有效将残压限制在千伏以内，此级防雷器并联安装，对后接设备的功率不限。
注意事项：
1、配电变压器低压侧应安装避雷器。避雷器的接地端子与变压器的外壳、中性线以及电力电缆的铠装层应就近接地。
2、进入变电站室内的低压电力电缆应走电缆沟或采用带金属外皮的电缆或直接穿金属管埋地引入,其金属管长度不宜小于15m。
3、当上一级SPD与次级SPD都采用限压型SPD时，两者之间的电缆长度应大于5m。
4、变电站直流电源线的雷电过电压保护设计
（1）直流屏与分屏的连接电缆大于50米时，应在进入分屏的馈线进线端加装适合的直流SPD。
（2）变电站内直流电源系统使用的SPD应具有带保险丝功能,标称放电电流不小于10kA，SPD应就近接地。
二、信号系统
1、复用载波通道高频电缆进入载波设备前宜安装标称放电电流不小于10kA（8/20µs）的高频信号SPD。从保护屏、交流电源屏、直流电源屏、测量屏等到总控屏的监控通信线，若长度超过30米时在总控屏内应安装标称放电电流不小于5kA（8/20µs）的相应的信号SPD。

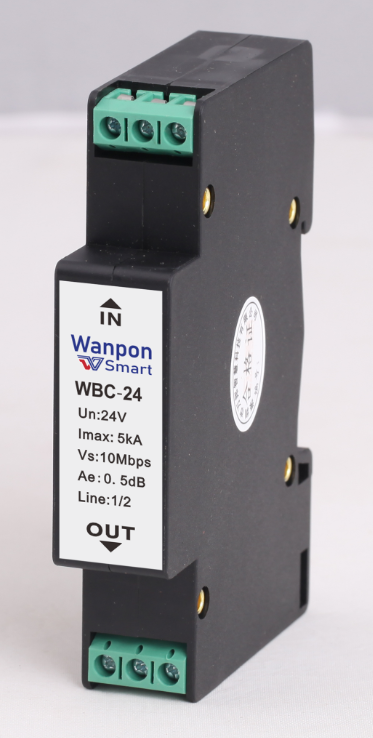

此处应安装万邦智慧控制信号防雷器，参数：10kA（8/20µs）。
2、 当载波及微波输出的音频线（或数据线）长超过30米时，应在载波及微波配线架处安装标称放电电流不小于5kA（8/20µs）的科安音频信号SPD。
此处应安装万邦智慧 音频信号防雷器，参数：5kA（8/20µs）。
注意事项：
1、进入主控或通信机房的载波高频电缆必须在屏内及结合滤波器处将屏蔽层接地。
2、高压场地到站内各室的各种信号线路、站内不同楼之间的的各种信号线应采用光纤或屏蔽电缆，屏蔽电缆的屏蔽层应两端接地，电缆的空置芯线应两端接地。
3、当信号线路垂直长度大于30m时，应穿金属管，其金属管两端必须就近与楼层的均压网或接地网焊接。
4、不同系统的通信连接线，应根据实际情况在其线路的一端或两端都安装标称放电电流不小于5kA（8/20µs）的相应信号SPD或光电隔离器。
三、微波通信系统
铁塔上架设的波导馈线、同轴电缆金属外护层应分别在上、下端及进入机房入口处外侧就近接地，当馈线及同轴电缆长度大于60m时，其屏蔽层宜在塔的中间部位增加一个接地连接点，室外走线架始末两端均应作接地连接。

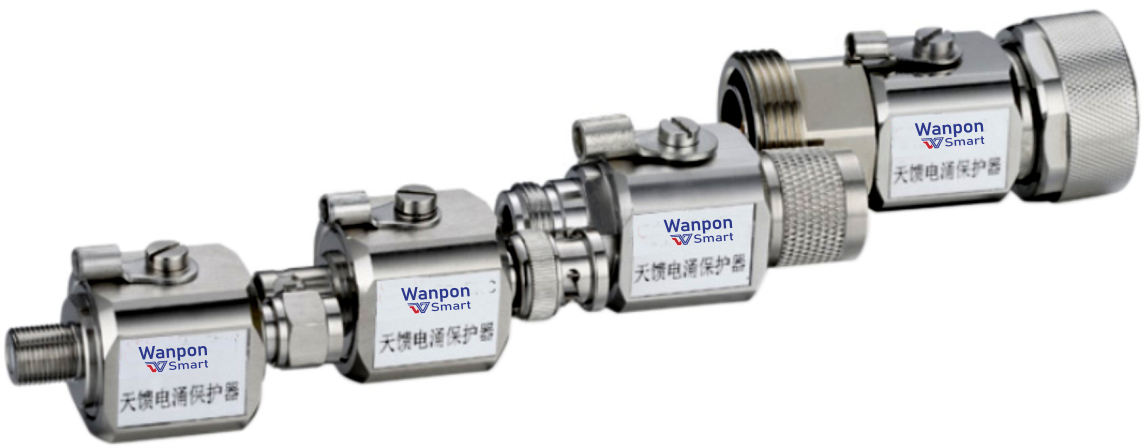

当微波站的馈线采用同轴电缆时，应在同轴电缆引进机房入口处安装标称放电电流不小于10kA的同轴SPD，同轴SPD接地端子的接地引线应从天馈线入口处外侧的接地线、避雷带或地网引接。
四、变电站二次系统接地要求
1、电网二次系统的接地方式应采用共用接地。通信站距变电站接地网边沿超过15米时，应另设专用接地网。
2、当互相邻近的建筑物之间有电力和通信电缆连通时，宜将其接地装置互相连接。
3、机房不宜设在建筑物顶层。若机房设在建筑物顶层，机房应进行屏蔽装修。
4、进出机房的金属管道引入室内前应埋地10米以上，并在入口处应就近与接地网做等电位连接。
5、引入机房的导线如暂不使用，应在配线架上接地，以防引入直击雷、感应雷在开路的导线末端产生反击。
6、管道、构架、竖井、廊道电缆支架等金属物每隔20米应进行接地一次。
